SHD-120E/240E-CT/PCIe/FAX系列

功能描述

    单卡可提供1个、2个、4个或8个E1/T1/J1中继
 E1/T1模式下均支持1号信令、7号信令和ISDN信令的呼叫接续
 支持电话呼叫和语音处理功能
 通话/静音检测
 录音操作支持自动增益控制(AGC)
 增强的回波抵消功能
 提供可选的传真资源,最大单卡传真通道可达64个
 DTMF信号的发送和检测,可与录放音同时进行
 采用CT-BUS总线

      符合H.100标准,可方便地与支持这一标准的任何第三方板卡互连互通,并兼容MVIP总线、SC总线和ST总线,从而将获取的语音信号交换至其它设备。
 采用灵活的分布式会议结构

      会议的数量不受限制,参加会议的人数不受限制,能对会议或双方通话内容进行监听和录音。

卡上装有符合电信标准的防雷电路,确保不受雷击损坏
 卡上具有EMI电路,有效遏制电磁干扰
 具有唯一的硬件序列号

      每片语音卡上的固件中均写入了唯一的硬件序列号,可用于区分不同的卡和防伪识别,应用系统通过简单的函数调用即可获得。
 具有硬件授权号识别电路

      用户可向本公司申请唯一的授权号,保护用户软件安全。
 兼容三汇其它系列语音卡产品

性能特点
 支持PCIe总线
      符合PCIe1.0a总线标准,PCIe x1接口,适用各种PCIe插槽,支持即插即用(PNP)。

DMA数据读写方式
      采用DMA技术进行数据读写,大幅降低了计算机CPU的占用率。

支持E1、T1和J1三种中继
      通过修改软件配置即可方便地选择E1、T1或J1中继及其匹配的阻抗,无需进行硬件上的改动。

信令应用接口
      1号信令提供MFC收发和SS1接续两层接口,7号信令提供MTP和TUP/ISUP两层接口,满足用户不同需求。

信令处理功能
      采用可装载的信令处理模块,单卡支持1号信令、7号信令和ISDN,无需其它附加信令卡,信令升级时无需更换硬件,通过简单的软件配置即可实现。

信令链路
      单卡最多支持8条信令链路,并支持多个链路的热备份、倒换和倒回功能,极大提高了灵活性和可靠性。7号信令和ISDN数据链路可以在1—31时隙中任选,不限制于第16时隙。

可编程的信号音检测器
      可编程的信号音检测器,可检测任意频率的单/双音频信号音,方便地与各种型号交换机和集团电话配合使用。

软件配置终端匹配方式
      同一硬件支持100ΩT1双绞线、110ΩJ1双绞线、120ΩE1双绞线及75ΩE1同轴线4种阻抗的中继,发送和接收终端均由内部软件配置,可方便地连接到各种形式的数字中继线和光端机。

专业的驱动软件算法
      驱动软件采用专业的SPECDial算法,能够自动完成数字中继线外拔电话的全过程,并正确识别被叫用户的状态。

回波抵消
      回波抵消采用自适应算法,使得在各种使用环境下均能很好地抵消回波,从而彻底消除了放音对DTMF收号、忙音检测的影响,并消除了电话会议时自激、误收DTMF号码和忙音的可能性。SHD-30/60E-CT/PCIe/EC、SHD-120/240E-CT/PCIe/EC、SHD-30/60E-CT/PCIe/FAX、SHD-120E-CT/PCIe/FAX型语音卡进一步增强了回波抵消的能力和效果。
 Barge in 功能
      支持语音打断Barge in功能。

支持多种语音编解码格式
      支持硬件处理的A-law(G.711)、μ-law及IMA ADPCM格式编码和解码,以及由软件处理的16-bit linear PCM、MP3格式的编码和解码,支持WINDOWS标准的WAV文件,可以方便地使用Cooledit等声音工具进行编辑和播放。

统一的三汇SynCTI驱动程序开发平台
      具有自主知识产权的统一SynCTI驱动程序开发平台有高度的智能性。单机可支持高达2048个通道。对于电话呼叫流程的分析和控制都可以简单地调用驱动平台的函数来实现,无须您过多了解电话呼叫的细节。
性能参数
外形尺寸
     长×宽=310×115mm2(不含固定片)

     约150g
环境要求
     工作温度:0℃—55℃
     储存温度:-20℃—85℃
     湿    度:8%— 90% 无结露
     储存湿度:8%— 90% 无结露
输入/输出接口
     E1物理接口:符合G.703建议,包括75Ω非平衡接口和120Ω平衡接口。
     T1/J1物理接口:具有不同损耗的DSX-1和CSU线路补偿,包括100Ω和110Ω平衡接口。
录放音技术指标
     录放音编解码格式:CCITT A/μ-Law 64kbps,
     录放音失真度:≤3%
     频响:300-3400Hz (±3dB)
     信噪比:≥38dB
     放音回声抑制比:≥40dB
系统最大容量
     每个系统最多可容纳8块数字中继卡同时运行,每块数字卡最多240个通道。
回波抵消参数
     SHD-30E/60E-CT/PCIe/EC:64ms
     SHD-30E/60E-CT/PCIe/FAX:64ms
     SHD-120E/240E-CT/PCIe/EC:64ms
     SHD-120E-CT/PCIe/FAX:64ms
电源要求
     最大消耗功率:≤10W
信令
     SS1:符合国标GF002-9002的DL信令和MFC信令,支持D4、ESF帧结构的1号信令。
     SS7:符合Q771-Q795建议的有关规定。
     DSS1:符合Q.933建议。
音频编解码速率
     16Bit PCM        128kbps
     8Bit PCM          64kbps
     A-Law              64kbps
     μ-Law              64kbps
     IMA ADPCM      32kbps
     GSM                 13.6kbps
     MP3                 8kbps
安全防护
     防雷击能力:4级

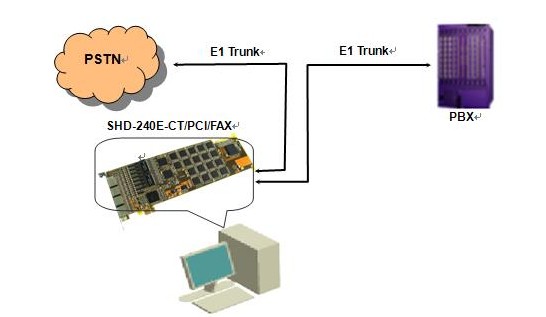

典型应用
