◆方案概述
现代企业，尤其是因发展需要建立了异地分支或连锁机构的企业，整个集团分布地域广，通信频繁，高昂的通信支出在所难免。
企业发展离不开通信基础，保证通信和信息的通畅已不单单是为了满足同客户、供应商、企业内部的基本通信需求，好的通信设备和网络架构可以为企业降低成本、塑造专业形象、提升工作效率，实现更多附加功能。
◆组网说明
1、设备配置

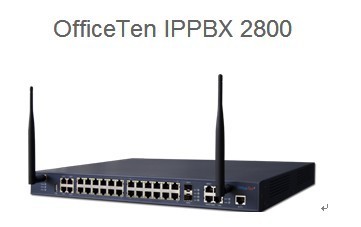

总部放一台 office ten Ippbx 2800作为中心交换机设备，容量8外线32分机；在其它七个分支机构分别放一台office ten Ippbx 2800，容量8外线32分机；
2、组网说明
总部和分支OfficeTen IPPBX语音系统，利用企业内部已有的IP网络（总部网络需要提供一个固定的IP地址），组成一套融合的语音通信系统，集中网管实现总部统一管理。
◆功能介绍
1. 实现总部与分支之间的免费通话/传真
企业内部所有的通话都通过网络传输，不占用运营商的电话线路，实现内部通话零话费、充分利用了现有网络资源。
2. 分支本地出局、节省长途费用
各分支部署语音系统接入本地运营商网络，总部拨打分支所在地外线电话，IPPBX可以智能路由选择从当地运营商网络出局，长途变为市话，充分利用企业内部IP网络，节省长途费用。
3. 手机用作无线分机、方便移动办公
出差人员可以通过安装在电脑或手机上的软终端接入公司语音系统，实现内部免费通话。OfficeTen IPPBX内置无线AP，支持WiFi方式接入，在没有WiFi接入的环境下，智能手机也可以通过3G移动网络接入，手机变成无线分机。
4. 归属地一号通、不漏接任何来电
OfficeTen IPPBX语音系统可为用户提供统一对外号码，捆绑用户现有的固定分机、软终端、手机号码。一号通号码被叫时，各种终端同时振铃或顺序振铃，用户选择接听不会漏接任何来电。分支手机选择从归属地IPPBX拨出，长途变为市话。
5. 电话会议功能（选配）
OfficeTen IPPBX语音系统自带电话会议功能，会议发起方可以通过即时、预约、Web页面配置等多种方式，呼叫参加会议的人员号码，召开多方会议，操作简便实用。
6. 各地电话网络的统一管理
IP通信具有快速接入，灵活部署的特点。语音系统配置Web网管，统一分配电话号码和路由规划，方便IT工作人员的日常操作和维护。
7. 高安全性、使用稳定基于网络的语音通讯，安全性和语音通话质量是IP通信保障的重点。OfficeTen IPPBX利用多种加密技术、数据带宽分配机制对语音进行保护，同时借助丢包补偿、动态抖动缓冲及多种语音优化处理，保证通话的稳定性。借助网络电话设备与传统PSTN融合方案，还可以在断网、断电时切换备份线路以保障通讯的正常。
8、总机功能
呼入自动引导语音提示拨内部分机号码，直接接通对应的分机。
9、转接功能
外线呼入任何一个分支或总部，根据需要都可以方便转接到其它分支分机电话。
10、电话录音功能
可以对所有的电话进行通话录音。（选配）
11、内外线来电显示。
12、热线服务。
13、呼出限制。
14、计费管理。
15、弹性编码
可以方便的对每个分机进行编号

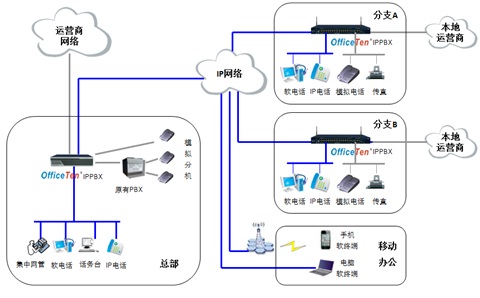

◆系统组网图

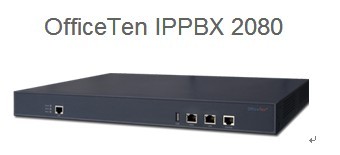

◆产品规格
项目 | 硬件规格 |
处理器 | MIPS双核CPU |
Flash | 2GB |
内存 | 1GB |
固定WAN口 | 2个10/100/1000M以太网口 |
固定LAN口 | 1个10/100/1000M以太网口 |
主框FXS/FXO接口 | 16-32个FXS口/8个FXO口 |
扩展框 | 1个OT2800E（48FXS） |
扩展模拟用户容量 | 最大支持80个模拟用户 |
USB 2.0 | 1个 |
多机堆叠模式 | 支持 |
协议及信令 | SIP, MIS |
会议电话 | 22方电话会议 |
SIP业务容量 | 100用户 |
最大功耗 | 30W |
重量(满配) | ≤3.00kg |
外形尺寸（W×D×H） | 443mm x 343mm x 43.5mm |
项目 | 软件规格 |
语音 | 接入能力 | 支持模拟中继，SIP中继等语音接入方式，支持与PSTN/NGN/IMS等网络对接 |
基本语音业务 | 呼叫等待、呼叫保持、呼叫转移、热线服务、呼叫代答、呼叫寄存、来电显示、缩位拨号、免打扰、三方通话、呼出限制、闹钟服务、DID、被叫号码识别服务、自主报号、黑名单等 |
增值业务 | 支持企业总机，一机多号，电话会议，一号通，只能路由，语音邮件，队列，计费，语音留言等 |
数据 | IP服务 | DHCP Client/Server、NAT、NAPT、VLAN、PPPOE、NTP、静态路由 |
安全可靠性 | 可靠性 | 支持QoS语音优先 |
备份恢复：支持本地/远程数据备份 |
可维护性 | 本地管理 | Web界面管理，Console |
项目 | 硬件规格 |
处理器 | MIPS双核CPU |
Flash | 2GB |
内存 | 1GB |
固定WAN口 | 2个10/100/1000M以太网口 |
固定LAN口 | 24个10/100M以太网口，1个10/100/1000M以太网口 |
WiFi | 802.11b/g/n，4个虚拟AP |
主框FXS/FXO接口 | 4-个FXS口/8个FXO口 |
扩展模拟用户容量 | 最大支持408个模拟用户 |
E1/T1数字中继 | 1个 |
USB 2.0 | 1个 |
多机堆叠模式 | 支持 |
协议及信令 | SIP, PRI, R2, SS7, MIS |
会议电话 | 23方电话会议 |
SIP业务容量 | 500用户 |
最大功耗 | 30W |
重量(满配) | ≤6.40kg |
外形尺寸（W×D×H） | 443mm x 343mm x 43.5mm |
项目 | 软件规格 |
语音 | 接入能力 | 支持模拟中继，SIP中继等语音接入方式，支持与PSTN/NGN/IMS等网络对接 |
基本语音业务 | 呼叫等待、呼叫保持、呼叫转移、热线服务、呼叫代答、呼叫寄存、来电显示、缩位拨号、免打扰、三方通话、呼出限制、闹钟服务、DID、被叫号码识别服务、自主报号、黑名单等 |
增值业务 | 支持企业总机，一机多号，电话会议，一号通，只能路由，语音邮件，队列，计费，语音留言等 |
数据 | IP服务 | DHCP Client/Server、NAT、NAPT、VLAN、PPPOE、NTP、静态路由 |
WAN | 单/双WAN、WAN子口、主备切换、负载均衡 |
安全可靠性 | 可靠性 | 支持QoS语音优先 |
备份恢复：支持本地/远程数据备份 |
VoIP安全管理 | 防火墙、DDoS攻击防御、私网穿越 |
可维护性 | 本地管理 | Web界面管理，Console |
远程管理 | 支持SNMP V2/V3、TR069、SOAP、Syslog协议，支持远程集中管理，远程集中管理系统支持对接上级网管 |
